在变压器高压配电系统中，高压PT柜和直流屏是变压器的“黄金搭档”，却承担完全不同的职责——高压PT柜是“电压感知中枢”，直流屏是“动力保障心脏”，核心差异体现在功能、作用与适配逻辑上。
核心区别1：功能定位

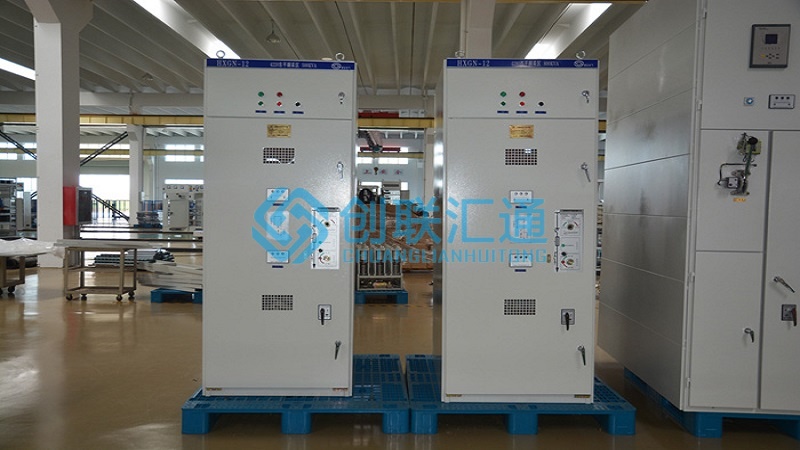

高压PT柜全称为“电压互感器柜”，核心功能是“电压监测与信号转换”：将10kV/35kV高压电按固定比例（如10000:100）降压为标准低压信号，为计量表、保护装置提供精准的电压数据，相当于变压器的“电压侦察兵”，只负责“感知”不负责“驱动”。
直流屏的核心功能是“稳定供电与应急保障”：通过充电模块将交流电源转换为直流电源，为高压柜内的断路器、继电保护装置提供动作动力，同时用蓄电池组储存电能，电网停电时自动切换供电，相当于高压配电系统的“动力站”，只负责“供能”不负责“感知”。简单说，PT柜让系统“知道电压多少”，直流屏让系统“有力量动作”。
核心区别2：核心部件
高压PT柜的核心部件是电压互感器（PT），辅以熔断器、避雷器等保护元件：电压互感器采用电磁感应原理实现降压，精度等级决定数据可靠性（工业场景多选0.2级，民用可选0.5级）；避雷器则用于防御雷击过电压，避免高压损坏互感器。
直流屏的核心部件是蓄电池组、充电模块和监控单元：蓄电池组是应急供电的核心，铅酸电池适合民用场景，锂电池适配工业与新能源场景；充电模块负责稳定充放电，避免电池过充过放；监控单元实时监测电压、电量，确保供电万无一失。两者部件完全独立，没有替代可能性，缺一不可。
核心区别3：作用目标
高压PT柜的作用聚焦“精准监测与计量”：一是为变压器过压/欠压保护提供信号，当电压超标时，触发保护装置动作；二是为高压电能表提供电压信号，与电流信号配合实现精准计费，其精度直接影响每月电费核算，对1000kVA工业变压器而言，0.1级的精度差异可能导致数千元电费偏差。
直流屏的作用聚焦“可靠动作与应急保障”：一是为高压柜断路器提供分合闸动力，变压器短路时，需直流屏供电才能让断路器毫秒级跳闸；二是电网停电时，为保护装置和监控系统持续供电，确保运维人员掌握变压器状态。某工厂1250kVA变压器曾因电网波动停电，正是直流屏的蓄电池支撑保护系统运行，避免了来电时的冲击损坏。
核心区别4：适配逻辑
高压PT柜的选型核心是“变压器高压侧电压”：10kV变压器必配10kV级PT柜，变比为10000/100V；35kV变压器则选35kV级PT柜，变比为35000/100V，电压不匹配会导致信号失真。精度则按场景选：新能源电站、工业生产线选0.2级，社区、写字楼选0.5级即可。
直流屏的选型核心是“高压柜负载与应急需求”：根据高压柜内断路器数量、保护装置功率核算容量，630kVA变压器配套的高压柜，选40Ah直流屏足够；1000kVA及以上变压器，需选65Ah以上容量。应急时长按需求定：无人值守电站选8小时续航，有人值守厂区选4小时即可，避免成本浪费。
如果您不清楚变压器该配多大精度的PT柜，或直流屏容量怎么算，欢迎随时咨询！技术团队将一对一拆解您的配电参数，免费提供配套方案与精准报价，帮您实现“监测准、动力足、成本优”的配电目标。
