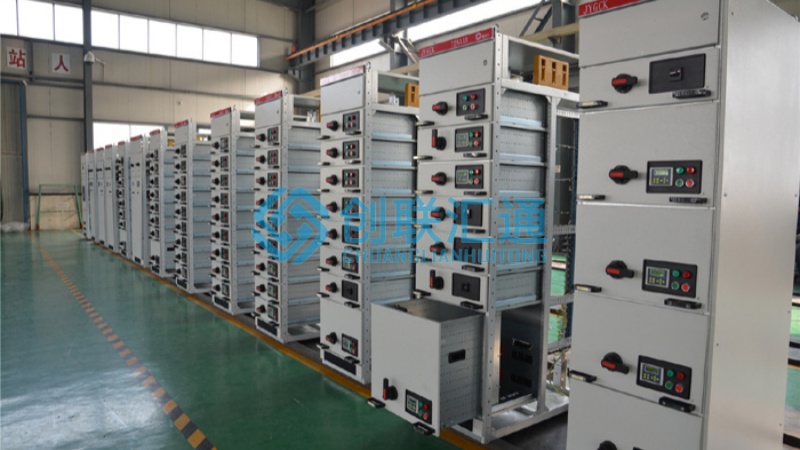

GCK低压柜是低压抽出式开关柜之一，适用于三相交流50Hz、额定电压380V/400V的电力系统，核心功能是实现电能的分配、电动机的集中控制与保护，也可作为无功补偿装置的载体。
核心结构特点
GCK的柜体采用C型钢或角钢拼装的框架结构，整体模块化程度较高，内部划分为三个独立功能区：顶部母线室布置水平主母线，连接相邻柜体实现电能的主干传输；中部抽屉单元室是核心功能区，安装各类抽屉回路，是配电与控制的核心载体；底部电缆室用于电缆进出线、接地装置及电流互感器等辅助元件的安装。柜体防护等级通常为IP30~IP40，可有效防尘、防止外物侵入，适配多数室内配电环境。
GCK以“抽屉式单元”为核心设计，抽屉按“单元模数”划分（基本模数为200mm，即1单元），常见规格有1单元、2单元、3单元等，不同规格对应不同电流等级（覆盖63A~2500A）。其抽屉采用杠杆式推进机构，操作相对轻便，具备三个核心工作位置：运行位置，抽屉完全推入并锁定，主回路与辅助回路接通，设备正常工作；试验位置，抽屉部分拉出，主回路断开、辅助回路接通，可测试控制功能；分离位置，抽屉完全拉出，所有回路断开，便于检修或更换抽屉。同时配备机械联锁装置，确保“抽屉未到位不能合闸、合闸状态下抽屉无法移动”，避免误操作风险。
工作原理
GCK通过“抽屉单元的插拔操作”实现回路的通断与维护：每个抽屉对应一个独立的配电/控制回路，当单个回路出现故障时，可直接将对应抽屉抽出检修，无需切断整个柜体的电源，不会影响其他回路的正常运行，大幅提升了维护效率与供电连续性。
应用场景
GCK主要适配中轻载的配电与电机控制场景，典型应用包括：工业厂房的电动机控制中心（MCC），尤其适合电机回路较多的生产线；高层建筑、住宅小区的低压配电房，负责电能的终端分配；变电站、配电所的低压侧配电系统，作为动力配电的中转装置；中小型商业建筑（如超市、写字楼）的电源分配回路，兼顾成本与实用性。
产品优势
1.成本友好：是国产抽出式低压柜中价格相对亲民的型号，适合预算有限的项目；
2.维护便捷：抽出式设计大幅缩短故障处理时间，降低运维工作量；
3.结构紧凑：柜体体积小巧，能有效节省配电房的空间；
4.适配性广：可满足多数中轻载配电与电机控制需求，覆盖常规民用与工业场景。
若需了解更详细的技术参数或定制化配置方案，欢迎评论留言，咨询河南创联汇通。
