MSVC 高压动态无功补偿装置：高压系统的 “柔性稳网” 特种柜

在高压电力系统中，电弧炉、新能源发电等负载易产生 “剧烈无功波动”，导致电压闪变、电网不稳。MSVC 型高压动态无功补偿装置凭借 “柔性补偿 + 精准调控”，实时平抑无功冲击，成为保障电网电能质量的特种核心设备，一文快速掌握核心价值。

一、产品介绍

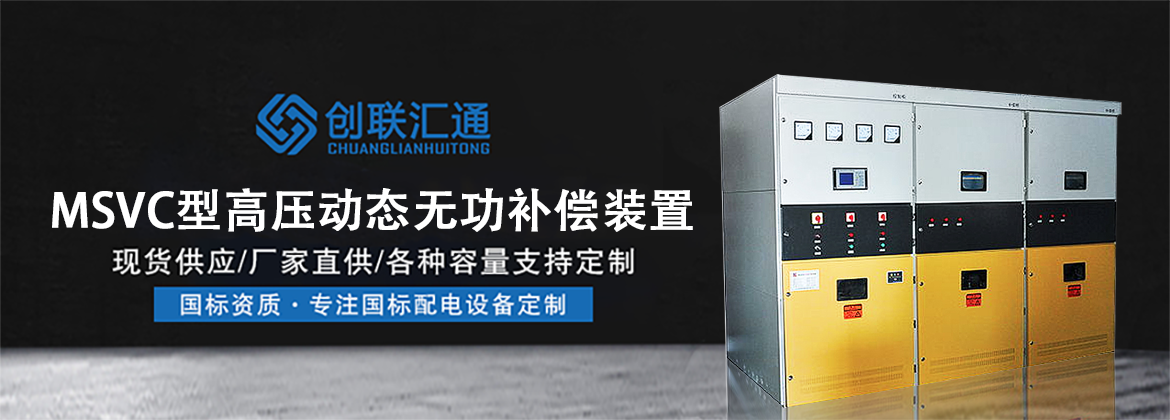

MSVC 系列是专为高压剧烈无功波动场景设计的动态补偿特种柜，主打柔性无功调控：

1. 核心配置：内置晶闸管控制电抗器（TCR）、固定电容组（FC）、动态无功检测单元、谐波滤波模块、智能控制系统，适配 6kV-35kV 高压等级，补偿容量 200kvar-3000kvar，可实时采集电网无功变化，通过 TCR 连续调节感性无功，搭配 FC 提供容性无功，实现全范围动态补偿；

2. 结构设计：采用模块化组合柜体（冷轧钢板防腐密封），分功率单元区、控制区、滤波区独立隔舱，防护等级达 IP30/IP40（适配室内高压配电室），配备高清触控屏，可实时显示无功曲线、电压数据及补偿状态；

3. 实用特性：支持 “连续无级补偿”，响应时间≤10ms，可接入电网调度系统实现远程监控，具备过压、过流、谐波超标自动保护功能，设计寿命超 15 年。

二、产品优势特点

1. 补偿范围全：可同时提供容性、感性无功补偿，覆盖 “-100%~+100%” 无功需求，适配负载剧烈波动场景；

2. 响应速度快：10 毫秒内完成无功调节，较传统补偿装置快 10 倍，有效抑制电压闪变，电压稳定精度达 ±1%；

3. 谐波治理优：集成多阶滤波模块，可抑制 3、5、7、11 次谐波，谐波畸变率（THD）控制在 5% 以内，符合国标要求；

4. 运行更柔性：晶闸管无机械触点调节，投切无冲击，避免对电网产生二次干扰，适配高频次波动负载；

3. 可靠性高：模块化设计 + 多重保护，单模块故障不影响整体运行，年均故障率≤0.3%，保障连续供电。

三、应用场景

1. 工业冲击负载：钢铁厂电弧炉、化工厂电石炉等设备 6kV-10kV 配电侧，平抑负载启停产生的剧烈无功冲击，避免电压闪变影响生产；

2. 新能源场站：大型风电场、光伏电站 35kV 汇集母线侧，实时补偿新能源发电的间歇性无功波动，满足电网并网电能质量要求；

3. 高压电机集群：矿山、冶金企业 6kV-10kV 高压电机群（如破碎机、风机）配电侧，动态补偿电机启停、负载变化产生的无功需求，提升电机效率；

4. 城市核心配网：10kV-35kV 城市核心商圈、数据中心配网，平抑用电高峰无功缺口，保障敏感负载（如服务器、精密设备）供电稳定。

MSVC 高压动态无功补偿装置，以 “全范围补偿、快响应速度、高可靠性” 的优势，为高压剧烈无功波动场景提供柔性解决方案，尤其适合工业冲击负载、新能源并网等重视电网稳定性与电能质量的需求。
